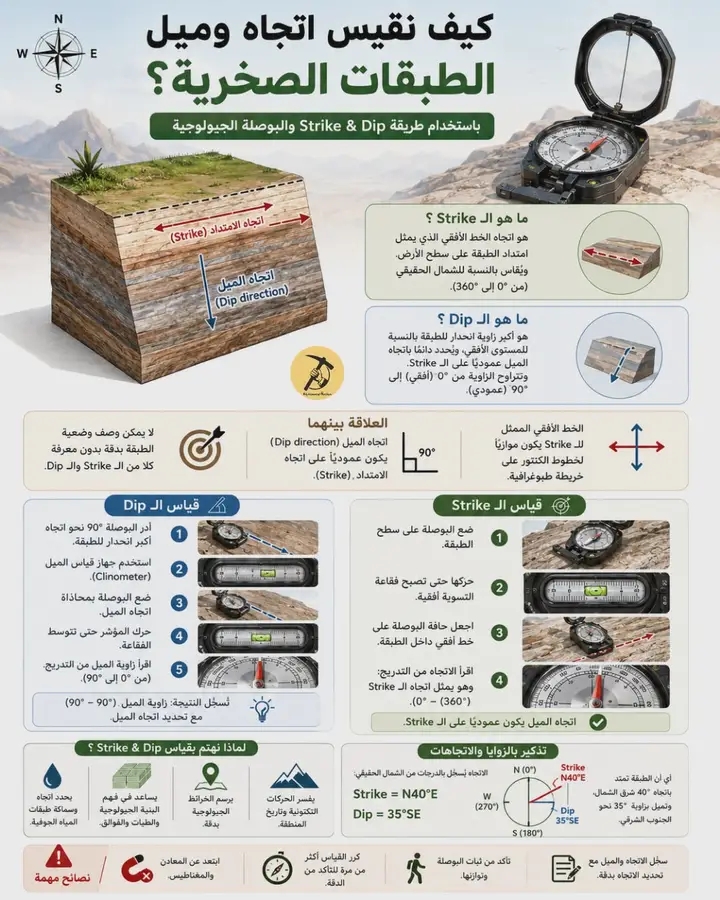

🛑كيف نقيس اتجاه وميل الطبقات الصخرية؟
أ. محمد حسبان | المحافظ الجيولوجي
Strike & Dip باستخدام البوصلة الجيولوجية
تُعد دراسة وضعية الطبقات الصخرية من أهم أساسيات العمل الجيولوجي الحقلي، لأن اتجاه الطبقة وميلها يساعدان في فهم بنية الصخور، وتفسير التشوهات الجيولوجية، ورسم الخرائط الجيولوجية بدقة.
ولذلك يستخدم الجيولوجيون مصطلحين أساسيين لوصف وضعية أي طبقة صخرية:
Strike = الامتداد أو الاتجاه العام للطبقة
Dip = الميل أو الانحدار
أولًا: ما هو الـ Strike؟
الـ Strike هو اتجاه الخط الأفقي الموجود على سطح الطبقة الصخرية.
بمعنى آخر:
إذا تخيلنا سطح الطبقة الصخرية كأنه سطح مائل، فإن الـ Strike هو الاتجاه الذي يمكن السير فيه على هذا السطح دون أن نصعد أو نهبط، أي على خط أفقي داخل مستوى الطبقة.
خصائص الـ Strike:
يكون أفقيًا دائمًا.
يمثل اتجاه امتداد الطبقة.
يُقاس كزاوية سمتية باستخدام البوصلة الجيولوجية.
يكون عموديًا على اتجاه الميل Dip Direction.
ثانيًا: ما هو الـ Dip؟
الـ Dip هو أكبر زاوية ميل تصنعها الطبقة الصخرية مع المستوى الأفقي، ويكون ذلك في اتجاه الانحدار الأعظم للطبقة.
ويتكوّن الـ Dip من عنصرين:
- اتجاه الميل: الجهة التي تميل نحوها الطبقة.
- زاوية الميل: مقدار الانحدار، وتقاس من 0° إلى 90°.
خصائص الـ Dip:
يُقاس عموديًا على الـ Strike.
يوضح اتجاه نزول الطبقة.
يدل على مدى انحدار السطح الصخري.
كلما كانت الزاوية أكبر، كان الميل أشد.
العلاقة بين Strike و Dip
العلاقة بينهما بسيطة جدًا:
الـ Strike يمثل الاتجاه الأفقي للطبقة.
الـ Dip يمثل اتجاه وزاوية الانحدار.
وهما متعامدان مع بعضهما البعض.
أي أن: اتجاه الميل يكون عموديًا على اتجاه الامتداد.
كيف نقيس Strike و Dip بالبوصلة الجيولوجية؟
أولًا: قياس الـ Strike
الخطوات:
- ضع البوصلة على سطح الطبقة الصخرية مباشرة.
- حرّكها حتى تصبح فقاعة التسوية أفقية.
- وجّه البوصلة بحيث تلامس الحافة سطح الطبقة على خط أفقي.
- اقرأ الزاوية من تدريج الاتجاه.
هذه القراءة تمثل Strike، أي اتجاه امتداد الطبقة.
ثانيًا: قياس الـ Dip
الخطوات:
- بعد تحديد الـ Strike، أدر البوصلة 90 درجة نحو اتجاه الانحدار.
- استخدم جزء قياس الميل (Clinometer) في البوصلة.
- ضع البوصلة بمحاذاة اتجاه أكبر ميل للطبقة.
- حرّك الجهاز حتى تتوسط الفقاعة.
- اقرأ زاوية الميل من التدريج.
هذه القراءة تمثل Dip Angle، أي زاوية ميل الطبقة.
كيف نكتب النتيجة؟
تُكتب وضعية الطبقة عادة بصيغة تجمع بين الاتجاه والميل، مثل:
N40°E / 35°SE
وهذا يعني:
Strike: شمال 40° شرق
Dip: 35° باتجاه الجنوب الشرقي
أي أن الطبقة تمتد باتجاه شمال شرق – جنوب غرب، وتميل 35 درجة نحو الجنوب الشرقي.
لماذا يهمنا قياس Strike & Dip؟
قياس Strike و Dip مهم جدًا في الجيولوجيا لأنه يساعد على:
فهم بنية الطبقات الصخرية
تحديد اتجاهات الطيّات والفوالق
رسم الخرائط الجيولوجية
تفسير الحركات التكتونية
معرفة اتجاهات الطبقات الحاملة للمياه أو النفط أو المعادن
ملاحظات مهمة عند القياس
يجب أن تكون البوصلة ثابتة ومتزنة أثناء القراءة.
يجب الابتعاد عن الأجسام المعدنية والمغناطيسية.
يُفضَّل تكرار القياس أكثر من مرة للتأكد من الدقة.
يجب التمييز بين Strike وDip Direction لأنهما ليسا نفس الشيء.
الزاوية نفسها في الـ Dip تكون دائمًا بين 0 و90 درجة فقط.
